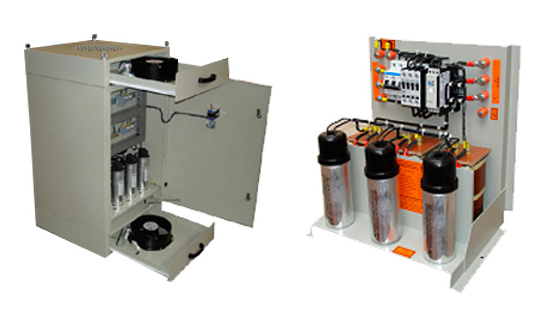

Filtros para distorção harmônica com correção simultânea do fator de potência

Foto indutor
  • Bol.Téc.BT 1.1.1
  • GabineteCD 100 / CD 101
  • Potência2 até 72kVAr / 220 a 480V / FDs. Conforme especificações

Aplicação

Filtros para distorção harmônica, tipo passivo desintonizados com Correção do Fator de Potência. Série compacta e com gaveta para o sistema de ventilação. Indicado: para altos níveis de distorção, para montagem em painéis, com gabinete aberto, ou na correção localizada, com gabinete fechado.\

Baixar PDF Detalhes
Foto indutor

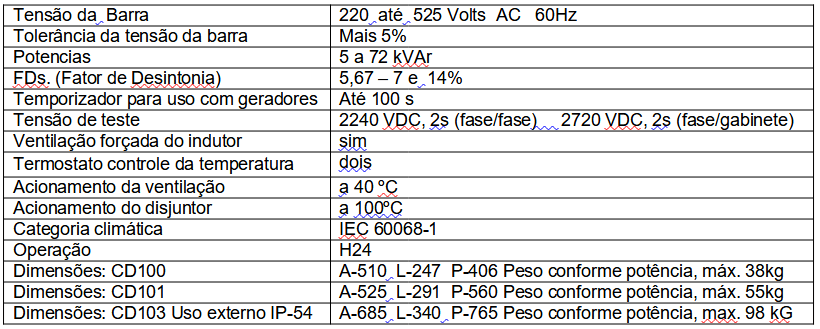

  • Bol.Téc.BT 1.1.2
  • GabineteCD 100 / CD 101 / CD103 Uso externo IP-54
  • Potência5 a 72 kVAr / 220 até 525 Volts AC 60Hz /

Aplicação

  • • Nas redes elétricas com cargas não lineares.
  • • Em Banco automático de Filtros;
  • • Moto Geradores;
  • • Na correção localizada de motores e equipamentos elétricos;
  • • Correção do FP uso externo (IP54)
  • • Turbinas Eólicas;
  • • Hidro turbinas.
Detalhes
Foto indutor
  • Bol.Téc.BT 1.2.1
  • Gabinetededicados para 8 a 20 filtros
  • Potência0,1 a 1,4 MVAr / 220 a 600V / FDs. Conforme especificações

Aplicação

Bancos automáticos de Filtros, tipo FHT para distorção harmônica, tipo passivo dessintonizados com correção do Fator de Potência, usando os Filtros da série CD.

Baixar PDF Detalhes
Foto indutor
  • Bol.Téc.BT 1.3.1
  • Gabinetededicados
  • PotênciaAté 1000 kW / 475 a 1500V / FDs. Conforme especificações

Aplicação

Filtros tipo FHTC desintonizados, para fornos de indução com Correção do Fator de Potência. Os fornos de indução geram uma corrente com distorção da ordem de 25 a 30 %, exportando esta distorção para os alimentadores das Concessionárias distorcendo a tensão destes, prejudicando os demais consumidores.

Baixar PDF Detalhes
Foto indutor
  • Bol.Téc.BT 1.4.1
  • Gabinetededicados
  • PotênciaAté 1000 kW / 220 a 1500V / FDs. Conforme especificações

Aplicação

  • Inversores para motores
  • Conversores CA/CC
  • Elevadores
  • Fontes de alimentação
Baixar PDF Detalhes
Foto indutor

Aplicação

  • Uso em sistemas de iluminação com Lâmpadas a gás.
  • Indicado para redes alimentadas por geradores.
Baixar PDF Detalhes

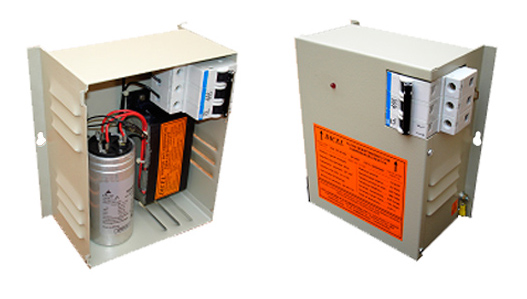

Foto indutor
  • Bol.Téc.BT 1.6.1
  • GabineteCD 91
  • Potência0,4 a 3 kVAr / 127 a 380V / FDs. Conforme especificações

Aplicação

Nas redes residenciais para evitar os acréscimos na conta da energia elétrica pelo baixo fator de potência dos equipamentos e eletrodomésticos.

Baixar PDF Detalhes
